壓力天平的使用原理

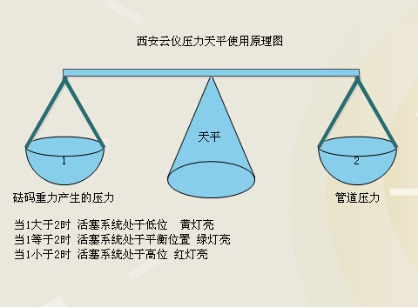

壓力天平相當于液體天平，一邊是砝碼重力所產生的壓力，一邊是液體管道內的壓力，當這二個壓力相等時二者是平衡的（檢測管道內壓力具體值，砝碼值之和即為管道內壓力值），當管道出現微泄這個平衡就會被打斷（檢測管道是否存在微泄）。
壓力天平砝碼配置：
編號 | 量程 | 精度 | 截面積 | 砝碼配置 | 砝碼重量 |
551-1 | 5~250bar | 0.05% 0.02% (國內) | 0.1平方厘米 | 0.1bar 砝碼 10個 1bar砝碼9個 5bar砝碼 3個 10bar砝碼 2 25bar砝碼 8 | 1bar砝碼約為0.1KG 具體砝碼重量根據當?shù)刂亓τ嬎愣扔嬎愕贸?/p> 砝碼總共約重25KG |
551-2 | 10-600bar 5-600bar | 0.05平方厘米 | 50bar 砝碼 11個 10bar 砝碼3個 1bar 砝碼 9個 0.1bar 砝碼 10個 | 1bar砝碼約為0.05KG 具體砝碼重量根據當?shù)刂亓τ嬎愣扔嬎愕贸?/p> 砝碼約重為30KG | |
551-3 | 10~250bar | 0.05平方厘米 | 0.1bar 砝碼 10個 1bar砝碼9個 5bar砝碼 2個 10bar砝碼2個 25bar砝碼8個 | 1bar砝碼約為0.05KG 具體砝碼重量根據當?shù)刂亓τ嬎愣扔嬎愕贸?/p> 砝碼總重約為12.5公斤，方便攜帶，操作輕便 |
最小砝碼為0.1BAR即代表管道試壓時管道內壓力值分辨率為0.1BAR 即管道內壓力為 135.1bar，也可根據客戶要求定做不同大小的砝碼，也可定制不同壓力量程的天平。
壓力天平的操作說明
1、在壓力天平液壓隔離器內注滿變壓器油
2、通過高壓軟管連接天平和試壓管道
3、管道通壓，根據指示燈顏色判斷何時需要加減砝碼。
當管道壓力大于砝碼產生的重力時 紅燈亮 此時需要加砝碼
當管道壓力小于砝碼產生的重力時 黃燈亮 此時需要卸砝碼
當管道壓力等于砝碼產生的重力時 綠燈亮 此時管道壓力和砝碼產生的重力相等
4、管道內微泄的判斷方法：管道試壓時，調節到平衡位置，記錄砝碼數量和每個砝碼上的數值，過一段時間，查看指示燈顏色是否改變，當顏色改變?yōu)辄S燈時，證明管道存在泄壓，依次取下小砝碼，等待再次平衡時，統計砝碼數量，前后二次砝碼上標注數字之差即為泄漏量，壓力天平屬于高精密儀器，微泄0.001MPA也可反應出來。
壓力天平的日常維護
壓力天平核心部件采用多重保護機制，在日常使用中無需維護。
在壓力天平的搬運過程中要輕拿輕放。
應及時補充壓力轉換缸體內的傳壓介質。
壓力天平默認精度為0.02%，出廠國內客戶附帶西北計量院檢定證書，國外客戶附帶校準證書。
壓力天平不同于校驗使用的壓力計，二者原理一樣但設計結構不同，壓力天平無造壓系統，但有極其完善的保護系統，可以測試任何介質的壓力，而計量用壓力計有造壓系統而無保護系統，使用校驗用壓力計作為壓力天平會大大減少其使用壽命，基本用一二次就報廢了。
管道試壓記錄裝置不是標配產品，需要定制記錄儀的客戶需要提前說明，我們會提供無紙記錄儀和有紙記錄儀二種供客戶選擇。
